Диагностика системы впуска современного автомобиля — важнейший этап в обеспечении корректной работы двигателя и повышении его экономичности. Одним из наиболее эффективных методов выявления утечек и дефектов является использование дымогенератора. Этот инструмент позволяет визуализировать поток воздуха в системе впуска, что значительно упрощает поиск проблемных участков.
В данной статье мы подробно рассмотрим, как сделать дымогенератор своими руками, какие материалы и инструменты понадобятся, а также опишем принципы работы и нюансы применения устройства для диагностики системы впуска. Такой подход позволит сэкономить средства на покупке профессионального оборудования и повысить качество обслуживания автомобиля.
Что такое дымогенератор и зачем он нужен для диагностики системы впуска

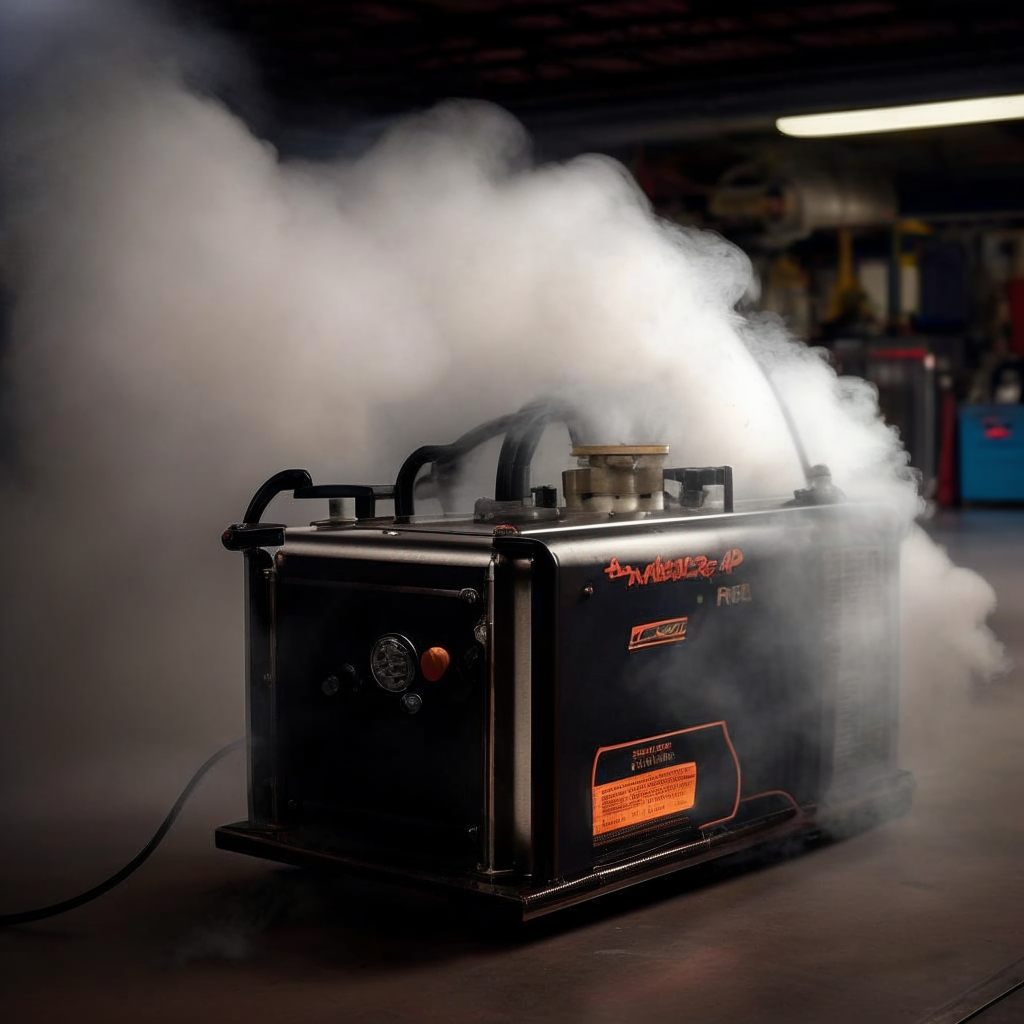

Дымогенератор — это устройство, создающее мелкодисперсный дым, который позволяет наглядно увидеть утечки воздуха в системе впуска двигателя. Системы впуска зачастую имеют сложную геометрию с множеством резиновых уплотнений, патрубков и клапанов, из-за чего утечка воздуха может быть незаметна без специального оборудования.
Утечки в системе впуска приводят к снижению эффективности работы двигателя, неравномерному распределению топливной смеси и, как следствие, к повышенному расходу топлива и увеличению вредных выбросов. По данным исследовательских центров, до 35% отказов на системах впуска связано именно с некачественными уплотнениями и негерметичными патрубками.
Использование дымогенератора помогает быстро и точно локализовать места утечек, что значительно сократит время на ремонт и позволит избежать дополнительных затрат. Профессиональные дымогенераторы могут стоить несколько десятков тысяч рублей, но сделать простой и эффективный прибор для диагностики можно самостоятельно.
Основные принципы работы самодельного дымогенератора
Принцип работы дымогенератора основан на нагреве жидкости, содержащей глицерин или специальные масла, которая превращается в густой белый дым. Этот дым поступает в систему впуска, и при наличии утечки становится заметным визуально — через трещины и неплотности начинает выходить дым.
Важным моментом является безопасность: используемые компоненты должны обеспечивать минимальное выделение вредных веществ, а процесс нагрева не должен приводить к возгоранию. Самодельные устройства часто работают на основе нагревательного элемента (спирали или тэна), установленного в небольшом корпусе, куда подается глицериновый раствор.
Основной задачей является создание стабильного потока дыма при умеренной температуре (около 200-250 градусов Цельсия). При этом важно обеспечить удобное подключение к системе впуска и возможность контролировать интенсивность генерации дыма.
Выбор компонентов и материалов
Для самостоятельного изготовления дымогенератора понадобятся следующие материалы:
- Корпус из жаропрочного материала (металл или алюминиевый сплав)
- Нагревательный элемент — спираль от электроприбора или тэновый элемент
- Глицерин медицинский или специальная дымогенерирующая жидкость
- Пластиковые или силиконовые трубки для подачи дыма
- Электропроводка и переключатели для безопасного управления
- Питание — сеть 12 В или 220 В, в зависимости от выбранного нагревательного элемента
Очень важно правильно подобрать нагревательный элемент, поскольку его мощность напрямую влияет на количество и качество вырабатываемого дыма. При недостаточной температуре дым будет слишком слабым и светлым, при чрезмерной — возможен перегрев и преждевременный выход из строя компонента.
Подготовка рабочего места и безопасность
Перед началом сборки необходимо подготовить чистое и хорошо проветриваемое помещение, где процесс нагрева и генерации дыма не вызовет проблем с вентиляцией. Желательно использовать средства индивидуальной защиты — перчатки, очки, чтобы избежать ожогов и попадания жидкости на кожу.
Во время эксплуатации дымогенератора важно обеспечить постоянный контроль за нагревом и работой электроники. Во избежание короткого замыкания следует тщательно изолировать все контакты и использовать предохранители.
Пошаговая инструкция по сборке дымогенератора
Сборка устройства включает несколько этапов — подготовка корпуса, установка нагревательного элемента, монтаж трубок для подачи дыма и подключение к источнику питания.
Этап 1: Создание корпуса
Корпус должен обеспечивать надежное удержание нагревательного элемента и герметичность камеры для жидкости. Обычно используется металлическая трубка диаметром 30-50 мм и длиной около 150 мм. В центре корпуса устанавливается спираль, закрепленная на стойках или в виде тэна.
Нижняя часть корпуса снабжается ёмкостью для жидкости — иногда это небольшая металлическая чашка с возможностью пополнения. Важный момент — обеспечить отверстия для выхода дыма, которые соединяются с выходными трубками, подводящими дым к системе впуска.
Этап 2: Установка нагревательного элемента
Нагревательная спираль подключается к электрической цепи через выключатель и предохранитель. Обязательно следует проверить сопротивление и целостность элемента перед монтажом, чтобы избежать короткого замыкания и повреждения.
Для равномерного нагрева спираль размещают таким образом, чтобы она контактировала с жидкостью, но не была полностью погружена — это обеспечивает эффективное испарение и предотвращает перегрев.
Этап 3: Подключение трубок и вывод дыма
Выходные трубки из силикона или термостойкого пластика присоединяются к верхней части корпуса и ведутся к диагностируемой системе впуска. Оптимально использовать трубки длиной не более 1 метра для минимизации потерь дыма по пути.
Все соединения должны быть герметичны, чтобы предотвратить утечку дыма в окружающую среду и обеспечить максимальную концентрацию в системе впуска.
Этап 4: Электроподключение и тестирование
Подключите дымогенератор к источнику питания, используя блок питания с регулируемым напряжением, если это возможно. После включения устройству необходимо дать разогреться в течение 3-5 минут для стабилизации температуры и начала генерации дыма.
Проверьте интенсивность и качество дымовой струи — она должна быть равномерной и непрерывной. Если дым получается слишком густым или черным, возможно, перегрев или неправильный состав жидкости — стоит скорректировать параметры.
Как использовать дымогенератор для диагностики системы впуска
После сборки и тестирования устройства можно переходить к непосредственной диагностике автомобиля. Для начала необходимо подготовить двигатель: он должен быть полностью остужен и герметично отключены все воздушные фильтры и патрубки, необходимые для подключения дымогенератора.
Дым подается в систему впуска через штатное место подключения патрубка или специальный адаптер. При наличии утечек дым начинает выходить наружу через трещины, резьбы или поврежденные уплотнения. Визуально это проявляется как белые или серые облака, которые легко заметить даже в условиях слабой освещенности.
Советы по выявлению утечек
- Осматривайте тщательно всю впускную систему, уделяя внимание местам соединений патрубков и уплотнительных колец.
- При необходимости используйте фонарь для усиления визуального контроля.
- Если утечка обнаружена, пометьте место маркером или наклейкой для последующего ремонта.
- Для более точной диагностики можно присоединить дымогенератор и к системе вентиляции картера или другим узлам двигателя.
Практический пример диагностики
В одном из случаев, проведенных автосервисом, использование самодельного дымогенератора позволило выявить скрытую трещину в пластиковом впускном коллекторе. До этого специалистам не удавалось обнаружить причину нестабильной работы двигателя и повышенного расхода топлива. После ремонта утечки расход уменьшился на 12%, а двигатель стал работать более ровно.
Преимущества и недостатки самодельного дымогенератора
| Преимущества | Недостатки |
|---|---|
| Экономия средств по сравнению с профессиональным оборудованием | Ограниченная долговечность и надежность компонентов |
| Возможность настройки параметров под конкретные задачи | Требует базовых знаний по электронике и сборке |
| Использование безопасных для здоровья материалов | Не всегда обеспечивает равномерный и стабильный поток дыма |
| Простота транспортировки и эксплуатации | Потенциально опасен при неправильной эксплуатации (перегрев, утечка жидкости) |
В целом, самодельный дымогенератор является прекрасным инструментом для автолюбителей и небольших мастерских, стремящихся повысить качество диагностики и ремонтных работ без значительных финансовых вложений.
Создание и использование дымогенератора требует аккуратности и понимания принципов его работы. Тем не менее, практика показывает, что при правильном подходе и соблюдении техники безопасности результат превосходит ожидания.
Таким образом, дымогенератор для диагностики системы впуска — это не только эффективное устройство, но и доступное решение, которое помогает своевременно выявлять неисправности, продлевая срок службы и повышая общую надежность автомобиля.
