Муфта электросварная Harpfitt 110 мм: эталон надежности для магистральных и распределительных сетей

В современной инфраструктуре водо- и газоснабжения полиэтиленовые трубопроводы заняли доминирующее положение, вытеснив традиционные стальные и чугунные аналоги. Этот переход обусловлен уникальным сочетанием химической стойкости, гибкости, долговечности и экономической эффективности полиэтилена. Однако ключевым звеном, определяющим ресурс и безаварийность работы любой трубопроводной системы, является узел соединения. Среди всего многообразия методов стыковки именно электросварные муфты стали золотым стандартом, обеспечивающим заводское качество монтажа в полевых условиях.

Особое место в этом сегменте занимает муфта электросварная Harpfitt 110 мм https://ingplast.ru/element/mufta-elektrosvarnaya-110-mm-harpfitt-sdr11-17/. Номинальный диаметр 110 мм является пограничным: он завершает категорию труб среднего диаметра, широко используемых как в распределительных сетях внутри кварталов, так и на вводах в здания, а также на магистральных участках с относительно небольшим, но стабильным расходом среды.

 Продукция под брендом Harpfitt, представленная на российском рынке компанией «Инжпласт», зарекомендовала себя как технически совершенное решение, сочетающее европейское качество материалов и адаптацию к суровым условиям российского монтажа.

Данная статья представляет собой углубленный технический обзор муфты Harpfitt 110 мм. Мы рассмотрим ее состав, конструктивные особенности, сферы применения, технологию сварки, а также детально разберем типичные ошибки и проблемы, возникающие при монтаже, чтобы обеспечить максимальный ресурс трубопроводной системы.

Назначение и область применения

Муфта электросварная Harpfitt 110 мм предназначена для соединения полиэтиленовых труб наружным диаметром 110 мм в неразрывный трубопровод. Диапазон применения этого фитинга исключительно широк, что объясняется универсальностью размера.

Водопроводные сети

В системах холодного водоснабжения диаметр 110 мм является стандартом для:

• Магистральных и распределительных участков: Трубы этого диаметра используются для прокладки уличных сетей водопровода в малоэтажной застройке, коттеджных поселках и для технологической обвязки промышленных объектов.
• Водоводов технического назначения: Полиэтилен PE100, из которого изготовлена муфта, устойчив к абразивному износу, что позволяет использовать такие соединения для транспортировки технической воды, в системах ирригации и пожаротушения.

Газораспределительные системы

Полиэтиленовые газопроводы предъявляют повышенные требования к безопасности. Муфты Harpfitt 110 мм сертифицированы для использования на газопроводах низкого и среднего давления. Благодаря монолитности сварного шва и отсутствию уплотнительных резинок (в отличие от раструбных соединений), электросварной фитинг обеспечивает абсолютную герметичность, что критически важно для транспортировки газа.

Одним из главных преимуществ электросварной муфты является возможность монтажа в сложных условиях:

• Траншеи: Для стыковки труб в узкой траншее не требуется большого пространства, как при стыковой сварке встык, где необходимо тяжелое сварочное оборудование (гидравлическая гусеница).
• Колодцы и камеры переключения: Муфта позволяет соединять трубы внутри смотровых или перекачивающих колодцев, где доступ к месту стыка ограничен.
• Ремонтные работы: Муфта незаменима при ремонте существующих трубопроводов для врезки «капсулы» или замены поврежденного участка.

Конструкция и материалы: что такое PE100 и SDR

Чтобы понять надежность электросварной муфты Harpfitt, необходимо разобраться в ее составе и конструктивной механике. Фитинг представляет собой полую цилиндрическую деталь, внутри которой встроена высокоомная нагревательная спираль из нихрома или аналогичного сплава.

Полиэтилен PE100

Муфта изготовлена из полиэтилена PE100. Эта марка является вершиной эволюции полиэтиленовых материалов для трубопроводов.

• Структура: PE100 обладает бимодальной структурой, обеспечивающей высокую плотность и кристалличность.
• Характеристики: Материал выдерживает длительное напряжение до 10 МПа (отсюда цифра 100) при температуре 20°C. Это гарантирует устойчивость к гидроударам, вибрациям и циклическим нагрузкам.
• Совместимость: Критически важно, что муфта и труба должны быть из одного материала. Harpfitt использует PE100, что обеспечивает гомогенность свариваемых поверхностей. При расплавлении граница между телом муфты и наружным слоем трубы исчезает, формируя единый молекулярный массив.

даптация под SDR

Маркировка муфты обязательно содержит указание на стандартные размерные соотношения (SDR) - SDR 11 и SDR 17. SDR 11: Толщина стенки трубы составляет 10 мм (для диаметра 110). Это трубы высокого давления (до 16 атм для воды, до 10 атм для газа). Муфта Harpfitt адаптирована под эту толщину, обеспечивая правильную глубину усадки и равномерный нагрев.

SDR 17: Более тонкостенная труба (толщина стенки 6,3 мм). Используется для безнапорной канализации или низкого давления. Конструкция муфты учитывает эти различия. Внутренняя геометрия фитинга (зона калибровки) рассчитана так, чтобы компенсировать овальность трубы и обеспечить плотное прилегание спирали к стенке трубы для обоих типов SDR.

Технологические элементы

Помимо корпуса и спирали, муфта Harpfitt 110 мм оснащена:

• Клеммами (выводами): Медные или латунированные клеммы, к которым подключается сварочный аппарат. Они обеспечивают стабильный электрический контакт без искрения.
• Холодными зонами: Торцевые участки муфты лишены нагревательной спирали. Это предотвращает вытекание расплава (грата) наружу и создает «подушку безопасности», компенсирующую линейное расширение трубы.
• Индикаторами сварки: Визуальные (вылет индикаторных стержней) и электронные (штрих-код) маркеры, упрощающие контроль процесса.

Технология монтажа:

Качество соединения муфты Harpfitt 110 мм на 90% зависит от соблюдения технологии монтажа. Процесс сварки кажется простым, но требует высокой дисциплины.

Нарушение подготовки - главная причина брака.

1. Резка: Торцы труб должны быть строго перпендикулярны оси. Используются труборезы (ножницы) для пластика. Неровный рез приводит к смещению трубы в муфте.
2. Зачистка (скарификация): На наружной поверхности трубы (зона сварки) необходимо удалить оксидный слой и механические загрязнения. Для этого используется специальный ручной скребок или циклевочная машинка. Скарификация проводится до появления равномерной стружки, но без чрезмерного углубления, чтобы не уменьшить расчетную толщину стенки.
3. Обезжиривание: После механической зачистки поверхность обрабатывается специальной очищающей жидкостью (изопропиловым спиртом) для удаления жиров, пыли и остатков стружки.
4. Фиксация: Трубы фиксируются в центрирующем приспособлении. Осевое смещение концов труб внутри муфты не допускается. Для диаметра 110 мм максимально допустимое смещение составляет не более 2–3 мм, иначе спираль перегреется на одной стороне и не расплавит материал на другой.

Муфта Harpfitt 110 мм может вариться двумя способами: по штрих-коду (автоматическая сварка) и ручным вводом параметров.

Автоматический режим: Сварочный аппарат считывает штрих-код с этикетки муфты. В память аппарата заносятся точные параметры: напряжение, время сварки и время охлаждения (температурная компенсация). Это исключает человеческий фактор.

Ручной режим: Используется при отсутствии сканера или при ремонтных работах. Параметры выставляются по таблицам, учитывающим температуру окружающей среды. Для муфты 110 мм типичное время сварки составляет от 50 до 120 секунд в зависимости от температуры воздуха.

Важным аспектом является учет температуры окружающей среды. Электросварные муфты Harpfitt имеют температурную компенсацию. Современные аппараты автоматически корректируют время нагрева, если монтаж ведется при отрицательных температурах (до -10°C) или в сильную жару. Однако при экстремально низких температурах (ниже -10°C) требуется сооружение защитных укрытий (тепляков) для предварительного прогрева зоны соединения.

Охлаждение

Фаза охлаждения является продолжением процесса сварки. В это время муфта находится под напряжением (или уже отключена, но полимер кристаллизуется).

Запреты: Категорически запрещается механическое нагружение муфты (попытки сдвинуть трубы, засыпка грунтом) до полного остывания. Для диаметра 110 мм время охлаждения обычно составляет от 8 до 15 минут в зависимости от модели и погодных условий. Индикатором завершения сварки служат вылетевшие индикаторные стержни на корпусе муфты. Однако их отсутствие может свидетельствовать как о перегреве (вытекли внутрь), так и о недогреве.

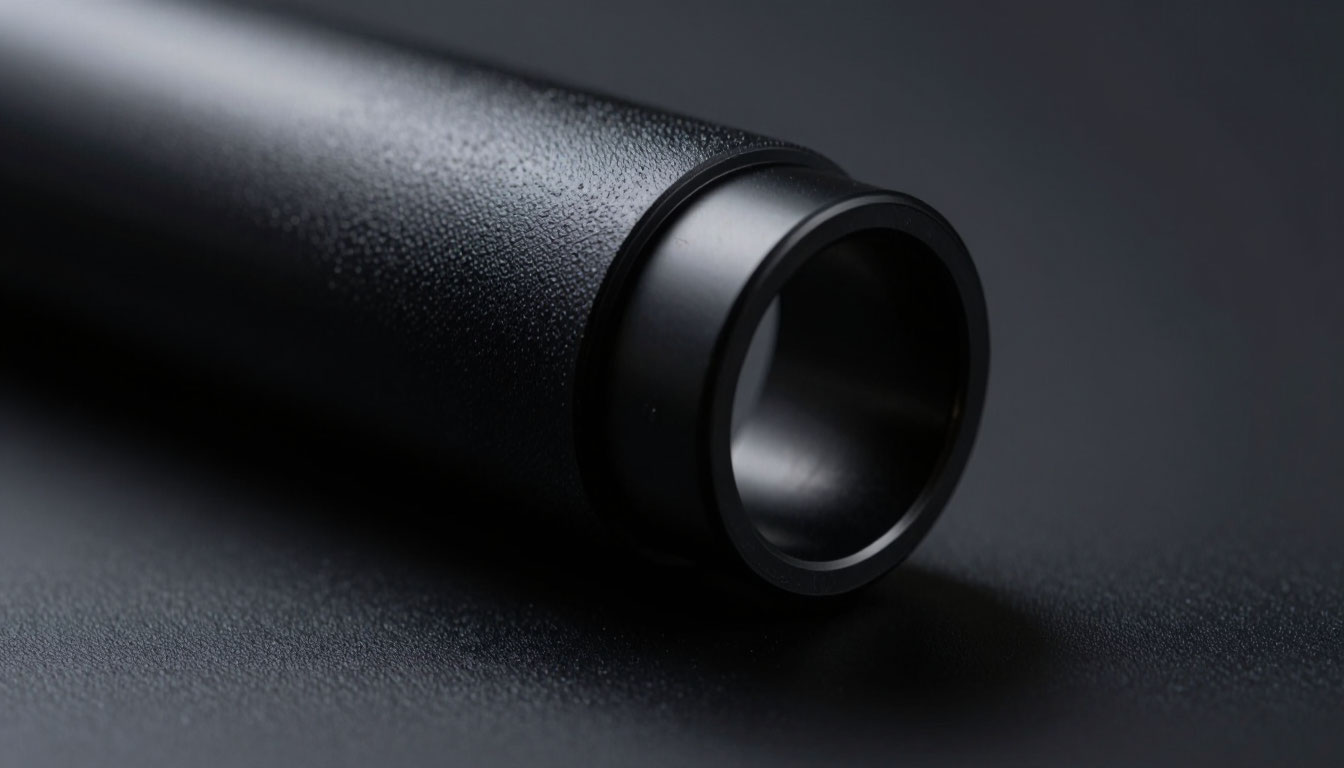

Возможные проблемы и дефекты при эксплуатации и монтаже

Даже при использовании качественной муфты Harpfitt 110 мм, при нарушении технологии могут возникать проблемы. Рассмотрим их классификацию, причины и последствия.

Проблемы монтажного характера

Непровар (холодный шов)

• Симптомы: Индикаторные стержни не вышли или вышли частично; при визуальном осмотре видна четкая граница между муфтой и трубой; при тестировании давлением происходит свищ или разрыв по шву.
• Причины: Недостаточное время сварки, низкая температура окружающей среды без компенсации, плохой контакт клемм (падение напряжения), недостаточная зачистка оксидной пленки.
• Последствия: Катастрофическая потеря герметичности при гидроударе или пуске газа. Такой узел не подлежит ремонту, требуется вырезка и установка новой муфты.

Перегрев (вытекание грата)

• Симптомы: Индикаторные стержни вылетели слишком сильно или «провалились» внутрь, из торцов муфты вытекли крупные наплывы полиэтилена (грат), визуально видно, что спираль сместилась или «утоплена» в материале.
• Причины: Завышенное время сварки, чрезмерное усилие фиксации трубы (спираль передавила стенку), наличие зазора между трубой и муфтой (из-за овальности трубы или использования несоответствующего SDR).
• Последствия: Внутренний грат (наплыв) может частично перекрывать сечение трубы, снижая пропускную способность. Кроме того, перегретый полиэтилен теряет свои кристаллические свойства и становится хрупким. При механических нагрузках возможен разрыв.

Проблема 3: Несоосность и угловое смещение

• Симптомы: Трубы входят в муфту под углом. Визуально заметен перекос. Сварка прошла, но одна сторона соединения выглядит «сухой».
• Причины: Отсутствие или плохая работа центрирующего фиксатора (стяжки). Часто возникает при монтаже «на весу» или при попытке сварить провисшую трубу без домкрата.
• Последствия: Концентрация напряжений в узкой зоне шва. Такой узел выдерживает испытательное давление, но разрушается через 1–3 года эксплуатации из-за усталостных явлений (вибрация, сезонные подвижки грунта).

Электрохимическая коррозия клемм
Хотя полиэтилен не подвержен коррозии, медные или латунные клеммы муфты, оставшиеся открытыми, могут окисляться при агрессивных грунтовых водах или блуждающих токах. Это не влияет на герметичность узла после сварки, но может стать проблемой, если требуется повторная сварка (например, при монтаже седелки) или при контроле качества соединения приборами.

Старение материала при UV-облучении
Полиэтилен PE100, из которого изготовлена муфта, чувствителен к ультрафиолету. Правила монтажа (СП 42-103-2003 и др.) требуют, чтобы фитинги хранились в упаковке и не подвергались воздействию солнечных лучей более 2–3 месяцев. Если муфта Harpfitt хранилась на открытой площадке без заводской упаковки длительное время, поверхностный слой деградирует, что приведет к нарушению свариваемости (процесс сварки требует удаления деградированного слоя, но если он глубокий - муфта бракуется).

Проблемы с оборудованием

Аппаратура: Использование несертифицированных сварочных аппаратов без функции регистрации цикла сварки (логгера) не позволяет доказать качество соединения при сдаче скрытых работ. Для муфт Harpfitt рекомендуется использовать аппараты с автоматическим режимом.

Адаптеры (кабели): Износ или подгорание контактов кабелей приводят к перепадам напряжения. Муфта может показать визуально нормальный процесс (стержни вышли), но фактически мощность была ниже расчетной, и сплавления на молекулярном уровне не произошло.

Преимущества муфт Harpfitt 110 мм в контексте эксплуатации

Выбор бренда Harpfitt, поставляемого «Инжпласт», обусловлен не только качеством материалов, но и конструктивными решениями, снижающими риски, описанные выше.

1. Точная геометрия: Муфты проходят строгий входной контроль на соосность и овальность. Это критически важно для диаметра 110 мм, где даже незначительная эллипсность трубы может вызвать проблемы.
2. Качество спирали: Используется проволока с высокой стабильностью сопротивления. Это обеспечивает предсказуемый нагрев по всей длине гильзы, без локальных перегревов.
3. Штрих-кодирование: Каждая муфта имеет уникальный штрих-код, содержащий паспортные данные. Это исключает ошибку при ручном вводе параметров и позволяет архивировать параметры сварки.
4. Логистика: Наличие на складе «Инжпласт» обеспечивает оперативную отгрузку, что критически важно для строительных организаций, работающих в жестких графиках. Отсутствие необходимости ждать поставку неделями ускоряет закрытие нарядов и снижает риски простоя бригад.

Электросварная муфта Harpfitt 110 мм является высокотехнологичным изделием, которое при грамотном применении становится самым надежным звеном трубопровода. Ее использование оправдано как при строительстве новых магистралей, так и при реконструкции изношенных сетей, где требуется высокая скорость монтажа и гарантия качества стыка.

Однако, подводя итог, важно подчеркнуть: даже лучший материал не компенсирует низкую квалификацию монтажника или пренебрежение технологическими этапами.

Рекомендации для достижения максимального ресурса соединения:

• Закупка: Приобретайте муфты Harpfitt 110 мм у официальных дистрибьюторов, таких как «Инжпласт», чтобы исключить риск покупки контрафакта, выполненного из вторичного полиэтилена или с некалиброванной спиралью.
• Хранение: Обеспечьте хранение фитингов в заводской упаковке, защищенной от УФ-излучения и осадков.
• Документация: Используйте сварочные аппараты с функцией распечатки протокола сварки. Для газопроводов наличие протокола является обязательным требованием надзорных органов (Ростехнадзор).
• Контроль: После завершения сварки и охлаждения обязательно проводите визуальный и измерительный контроль: проверяйте выход стержней, отсутствие трещин и геометрию шва.

Соблюдение этих правил в совокупности с использованием сертифицированных муфт Harpfitt 110 мм гарантирует безаварийную работу водопроводного или газового трубопровода на протяжении заявленных 50 лет и более.
