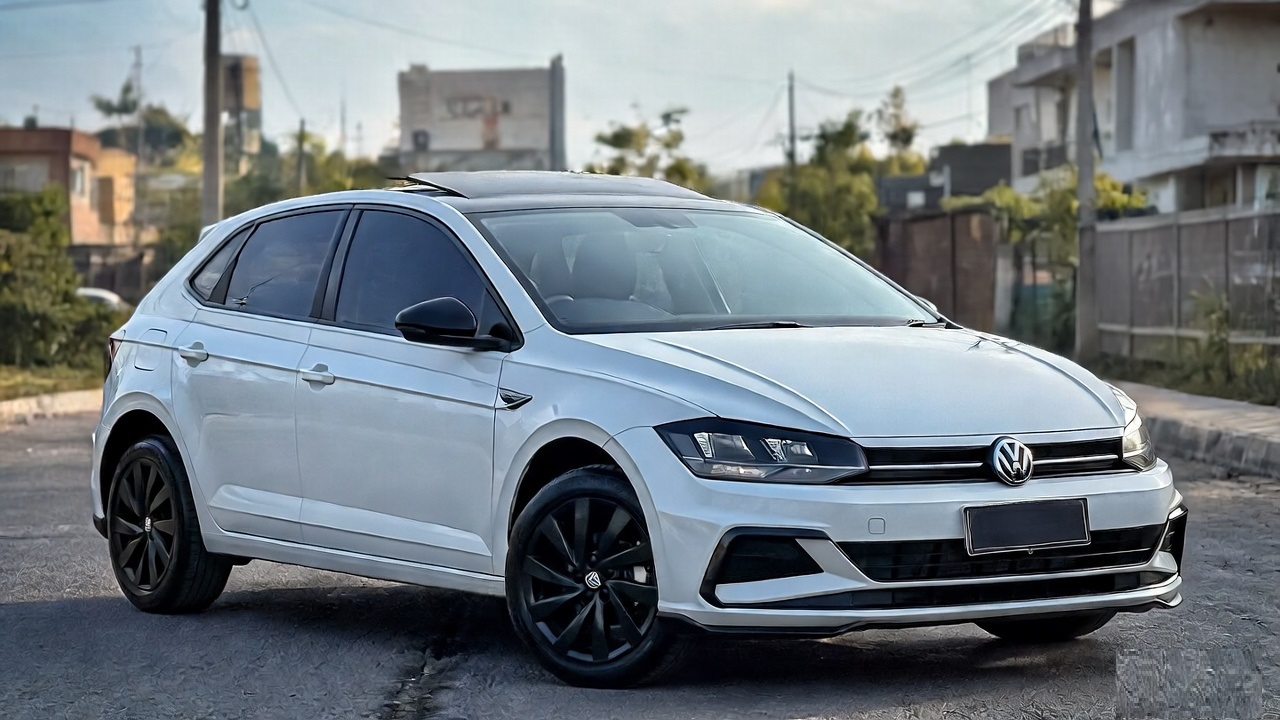

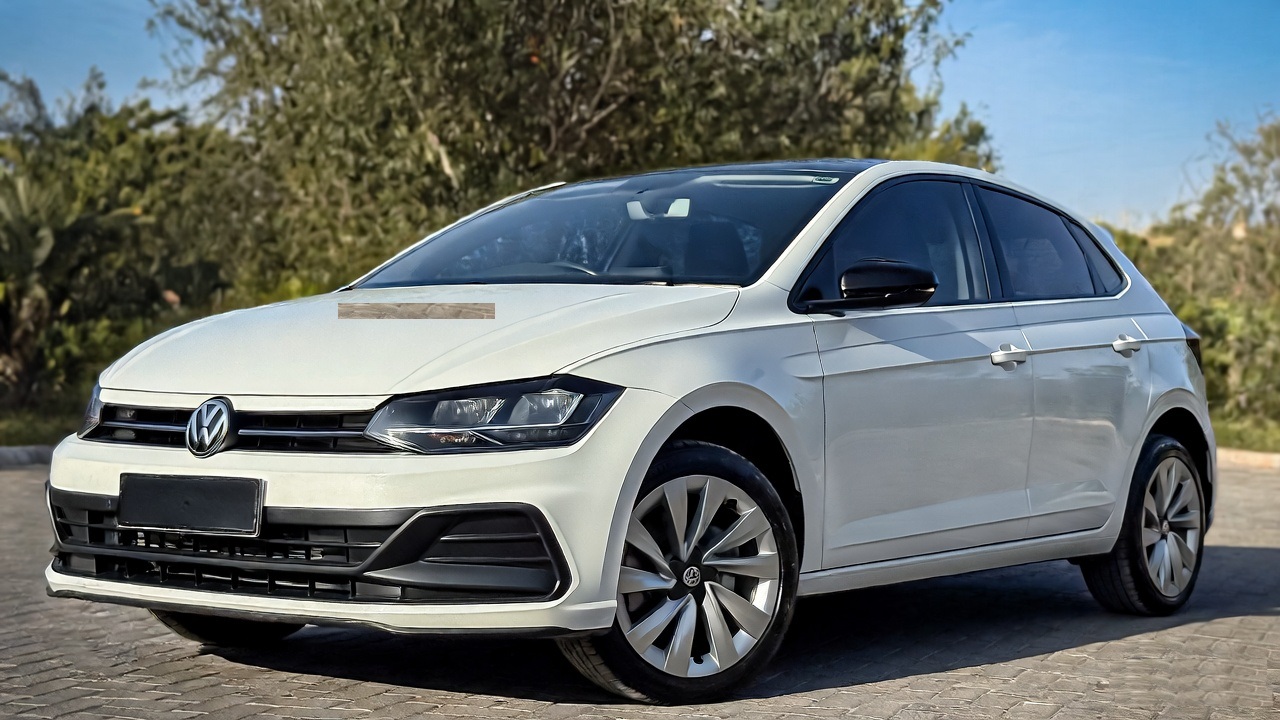

Каждый автовладелец сталкивался с ситуацией, когда утром на парковке машина отказывается заводиться. Чаще всего подозрение сразу падает на аккумулятор. Однако бывают случаи, когда диагностика заводит в тупик: стартер не крутит, слышен лишь сухой треск реле, а бортовой компьютер выдает странные ошибки. Именно такую загадку задал владельцу Volkswagen Polo Liftback (двигатель 1.6 CWVA, 2020 год выпуска). Проблема, казавшаяся серьезной неисправностью электроники, в итоге решилась заменой аккумулятора https://kamaz.org.ru/
Симптомы: тишина вместо стартера
Все началось стандартно. При повороте ключа зажигания в положение «Start» вместо привычного уверенного запуска двигателя водитель услышал лишь тихий писк или цоканье в районе моторного отсека. Стартер не делал ни одной попытки провернуть коленчатый вал. Бортовое оборудование - фары, магнитола, приборная панель - работали в штатном режиме, что сбивало с толку.
Первые мысли были о выходе из строя втягивающего реле стартера или проблемах с проводкой. Однако автомобиль имел одну интересную особенность: если подать питание напрямую на предохранитель стартера (№16 в блоке под капотом), двигатель заводился бодро и работал без нареканий. Это указывало на то, что сам стартер и силовая цепь к нему исправны, а проблема кроется в цепи управления или питании управляющих реле.
Диагностика: в поисках реле J906 и J907
Когда автомобиль перестал заводиться, владелец начал углубленную диагностику. Классическая схема пуска двигателя на Volkswagen Polo подразумевает наличие двух ключевых реле в цепи стартера: J906 и J907. Именно они отвечают за подачу питания на стартер по команде от блока управления двигателем (ECU) и замка зажигания.
Проблема осложнилась тем, что найти эти реле в подкапотном пространстве оказалось непросто. В технической документации (Wiring Diagrams) для Polo 6 (AW1) указывалось, что элементы должны находиться в монтажном блоке предохранителей в моторном отсеке. Однако при открытии капота в блоке SA (силовые предохранители) обнаружились лишь мощные вставки и несколько реле, не имеющих маркировки J906/J907.
Опытные диагносты с форумов пояснили, что на поздних версиях Polo Liftback производитель часто интегрирует эти реле внутрь монтажного блока, делая их конструктивно несъемными (non-replaceable components), либо использует упрощенную схему без дублирующих реле. Это означало, что если проблема в самом реле внутри блока, ремонт мог бы превратиться в сложную процедуру.
Чтение ошибок OBD2: ложный след
Следующим шагом стало подключение диагностического сканера OBD2. Многие автовладельцы надеются, что компьютер сам укажет на неисправность. В данном случае логика подсказывала, что если стартер не получает команду, блок управления должен выдать ошибку по цепи управления стартером или датчику положения сцепления (для механики).
Однако при сканировании всех систем (двигатель, ABS, блок комфорта) выяснилось, что активных ошибок нет. Это был классический «электрический детектив»: физическая неисправность есть, но электроника не считает ее критичной, либо проблема носит «пограничный» характер.
В редких случаях при глубоком сканировании можно было найти косвенные ошибки, например, по низкому напряжению в шине B282 (цепь питания 15a), от которой запитываются датчики и управляющие цепи. Но на момент проверки их не было, что только подтверждало: напряжение в бортовой сети в состоянии покоя находится в норме, а просадки происходят только в момент пиковой нагрузки (попытка пуска).
Стертые ошибки и работа над багами
Процесс стирания ошибок стандартен: через меню диагностического прибора (такого как Vasya Diagnostic, ODIS или простые сканеры типа ELM327) выбирается пункт «Стереть ошибки во всех блоках». Но в данном случае, после того как аккумулятор был заменен, возникла необходимость в адаптации.
После того как старый аккумулятор был демонтирован, а новый установлен, владелец столкнулся с плавающими оборотами холостого хода и кратковременным «зависанием» работы дроссельной заслонки. Это типичная ситуация для автомобилей Volkswagen с системой управления двигателем Bosch (в данном случае CWVA). Электронный блок управления (ЭБУ) «запоминает» параметры работы двигателя со старым источником питания.
Если просто скинуть клеммы, адаптация дроссельной заслонки может сбиться. Поэтому после устранения физической неисправности (замены АКБ) были выполнены следующие процедуры:
- Сброс адаптации дроссельной заслонки через сканер (Basic Settings).
- Удаление «упавших» ошибок по питанию, которые могли появиться в момент многочисленных неудачных попыток пуска (ошибки типа P0562 - низкое напряжение бортовой сети, или P068A - отключение питания реле ЭБУ).
- Обучение (адаптация) положения педали акселератора.
После этих манипуляций автомобиль вернулся к нормальной работе: запуск стал четким с пол-оборота, ошибки из памяти ЭБУ были стерты и больше не появлялись.
Почему аккумулятор оказался виновником?
Казалось бы, как разряженный аккумулятор может имитировать полный обрыв цепи стартера или треск реле? Все просто. В современных автомобилях, особенно таких как Polo Liftback с системой Start-Stop (даже если она не используется, цепи питания спроектированы по современным стандартам), алгоритм работы ЭБУ строго контролирует напряжение.
При повороте ключа или нажатии кнопки старт, блок управления проверяет напряжение в системе. Если оно падает ниже определенного порога (обычно ниже 7.5–8 Вольт) в момент замыкания цепи соленоида стартера, ЭБУ блокирует пуск, считая, что аккумулятор не способен обеспечить стабильную работу бортовой электроники во время движения после запуска.
При этом само реле (в блоке или на стартере) может пытаться сработать, издавая характерный треск, но контакты не замыкаются полностью из-за недостаточной силы тока. В описанном случае аккумулятор имел нормальное напряжение холостого хода (12.5–12.7 В), но под нагрузкой (током в сотни ампер) происходил глубочайший провал напряжения. Это классический признак сульфатации пластин или короткого замыкания внутри банки.
Для наглядности разницы между исправным и неисправным аккумулятором в аналогичных условиях представлены измеренные показатели:
| Параметр | Неисправный АКБ (до замены) | Исправный АКБ (после замены) | Нормативное значение | Диагностический вывод |
|---|---|---|---|---|
| Напряжение холостого хода | 12.62 В | 12.75 В | 12.5 – 12.9 В | Визуально «норма» |
| Напряжение при нагрузке (100 А) | 8.1 В (просадка за 2 сек) | 10.8 В (стабильно) | > 9.6 В (при -18°C) | Критическая просадка |
| Пусковой ток (EN/SAE) | 280 А (фактический) | 540 А (фактический) | 480 – 560 А (номинал) | Потеря емкости >40% |
| Внутреннее сопротивление | 9.8 мОм | 4.2 мОм | < 6 мОм | Сульфатация / КЗ |
| Реакция ЭБУ на пуск | Блокировка, треск реле | Нормальный запуск | - | Защита от низкого напряжения |
История с Volkswagen Polo Liftback, который «перестал заводиться и не крутил стартер», наглядно демонстрирует, насколько коварным может быть аккумулятор. Основные выводы, которые стоит усвоить владельцам:
- Напряжение без нагрузки - не показатель. Даже если мультиметр показывает 12.5 В, это не гарантирует, что батарея выдаст пусковой ток.
- Сложные схемы управления. Наличие треска реле не говорит о его неисправности. ЭБУ может сам отключать пуск, если видит просадку напряжения.
- Диагностика ошибок. Если стартер не крутит, но ошибок OBD2 нет, это повод проверить не датчики и проводку, а именно источник питания методом нагрузки (нагрузочная вилка) или заменой.
- После замены АКБ - адаптация. Не пренебрегайте сбросом ошибок и адаптацией дросселя после замены батареи, чтобы электроника «поняла», что источник питания обновлен.
В случае с рассматриваемым автомобилем, замена аккумулятора на новый, соответствующий требованиям по пусковому току (не менее 480–560 А для двигателя 1.6), полностью решила проблему. Стартер начал крутить уверенно, треск реле исчез, а ложные ошибки, стертые из памяти, больше не появлялись.
