Представьте узел крепления, который спустя десятилетие соленых брызг, химических реагентов и вибрации сдаётся только вместе с куском бетона. Именно так работает анкер из высоколегированной стали А4. В мире промышленного крепежа это не просто «хороший вариант», а зачастую единственное технически верное решение. Пока обычная углеродистая сталь покрывается коррозией, а оцинкованный аналог теряет свой защитный слой, аустенитная нержавейка (AISI 316) продолжает работать.
Секрет кроется в легировании: добавление молибдена (2-3%) делает сталь устойчивой к точечной и щелевой коррозии, которую вызывают хлориды (соль) и кислоты. Такой анкер не боится ни дорожных реагентов, ни сероводородной среды очистных сооружений. Это инвестиция в безопасность, где расчетный срок службы переваливает за 20-30 лет без обслуживания. Забудьте о ржавых подтеках на фасаде или ослабших перилах - А4 держит марку.
Геометрия распора: Почему клин сила

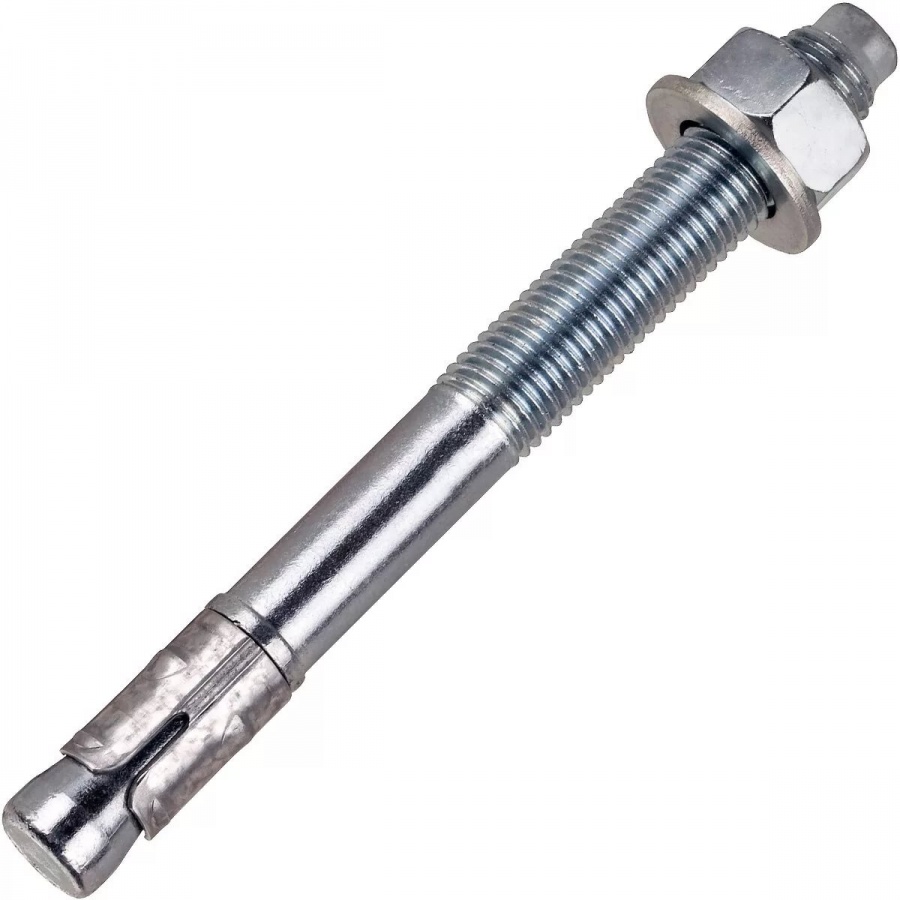

В отличие от обычной втулки, анкер нержавеющий клиновой работает по принципу «конуса». При закручивании гайки, клин, расположенный на конце шпильки, втягивается в распорную втулку. Разрезанная на четыре сегмента гильза раздается в стороны, врезаясь в стенки отверстия с чудовищным усилием. Это создает зону высокого трения, которая обеспечивает сопротивление нагрузкам на вырыв и срез.
Конструкция клинового анкера всегда монолитна: это единое тело шпильки и конуса, что исключает разрыв. Когда вы затягиваете гайку динамометрическим ключом, вы создаете контролируемое натяжение. Именно это свойство делает клиновой анкер незаменимым при монтаже вибронагруженного оборудования - компрессоров или дизель-генераторов. Он не «вышатывается» со временем, а лишь сильнее распирается, хотя перетяжка здесь тоже вредна (риск разрушить бетон).
Морское дело: Соль, УФ и качка
В условиях открытого моря пресная вода кажется сказкой. На самом деле палуба яхты или катера ад для металла: соль, постоянная влажность и агрессивное УФ-излучение, разрушающее краску и полимеры. Анкер А4 здесь используется для «мертвых» креплений, которые нельзя потерять. Речь идет о фиксации лебедок для управления такелажем, опор мачт, кнехтов и уток для швартовки, а также петель для страховочных лееров.
Особое требование в marine-индустрии - отсутствие гальванической пары. А4 (316) отлично сочетается с алюминием и бронзой, не вызывая ускоренной деструкции последних. Если на борту нужно прикрутить кран-балку или корпус насоса системы охлаждения двигателя к стальной плите, залитой в бетонный киль-блок - только клиновой анкер из А4 даст стопроцентную гарантию, что узел не слетит при шторме в 7 баллов.
Промышленность и тяжелое машиностроение
Переместимся в цех. Здесь воздух насыщен масляным туманом, а полы постоянно моют агрессивной химией. Зажимы водяных насосов, опоры трубопроводов с горячей водой и крепления вентиляционных агрегатов требуют высокой несущей способности. Клиновой анкер нержавеющий А4 для бетона - стандарт для монтажа технологического оборудования.
Обратите внимание на нагрузочную способность. Например, при установке анкера М16 в бетон класса C20/25, рекомендуемая нагрузка на срез (VRec) достигает 26.9 кН. Это почти 2.7 тонны усилия, которое может выдержать один крепеж при боковом воздействии. Для сравнения: обычный дюбель вылетит, а клин останется. Именно поэтому станки с ЧПУ, прессы и тяжелые конвейерные линии фиксируются исключительно на такие анкеры.
Ошибка монтажа: Отверстие и сверло
Главная боль монтажника - несоосность отверстия. Правило «сверло на размер больше анкера» работает не всегда. Согласно техническим картам, для М6 нужно сверло 6 мм, для М8 - 8 мм, а для М20 - 20 мм. Но это справедливо для идеального твердого бетона. В старом или армированном основании профессионалы советуют использовать победитовое сверло строго по диаметру анкера. Не берите бур «с запасом» на 2 мм - вы не получите нужного распора, крепеж будет прокручиваться. Минимальная глубина заделки 4-6 диаметров анкера. Для М12 это минимум 75 мм глубины в бетон, чтобы выдержать паспортные 9.5 кН на вырыв.
Строительство: Фасады, Ригели и Ограждения
В гражданском строительстве внешний вид важен. Анкер из А4 не оставляет рыжих подтеков на белом мраморе или граните фасада. Он используется для монтажа подсистем вентилируемых фасадов: кронштейны под облицовку из керамогранита или композита фиксируются именно на такие распорные элементы.
Реконструкция зданий - отдельная песня. В старом кирпиче или бетоне с низкой плотностью обычный анкер может провернуться. Клиновой распорный А4 за счет мягкой (но прочной) нержавейки более деликатно, но жестко распирает старое основание. Для ригелей (перекладин) и балок перекрытия такие анкеры служат пожаробезопасным и сейсмостойким соединением. Ограждения на пандусах, барьеры на парковках - везде, где ударная нагрузка может расшатать крепеж, клин из «нержавейки» стоит намертво.
Химическая и пищевая отрасли
Здесь требования к крепежу - «зеркальные». В цехах по розливу напитков или производстве молочки, мойка оборудования проходит под высоким давлением с использованием кислот и щелочей (CIP-мойка). Полы заливаются специальными кислотостойкими составами. Обычный черный анкер проржавеет за месяц. Анкер из А4 (AISI 316) в этой среде чувствует себя как рыба в воде.
В химической промышленности возможны утечки реагентов. Анкеры, фиксирующие промысловые трубопроводы и насосные агрегаты, должны выдерживать воздействие серной и соляной кислот в низких концентрациях. Здесь также важен момент «легкой очистки» - конструкция клинового анкера имеет минимум щелей, где могла бы скапливаться грязь или бактерии. Для пищевики это критично.
Полный размерный ряд и ударная нагрузка
Линейка М6 - М20 позволяет закрыть любую задачу. От легких подвесов потолков (М6 40-65 мм) до крепления крановых путей и колонн (М20 145-240 мм). Интересная особенность: длинные анкеры (например, М10 на 210 мм) используются при монтаже через слой утеплителя или для фиксации высоких стоек. Чем длиннее анкер, тем большую толщину прикрепляемой детали он может «схватить».
Маркировка М6 означает резьбу 6 мм, но диаметр распорной части (с учётом втулки) всегда больше. Это надо помнить, сверля отверстие. Максимальная нагрузка на М16 в сжатом бетоне сотни килограмм на один болт. Для M20 моменты затяжки достигают 150-200 Н*м, что требует использования силового ворота, а не короткого гаечного ключа.
Технические параметры анкеров А4 (AISI 316)
| Типоразмер | Длина (мм) | Диаметр сверла (мм) | Глубина заделки (мм) | Нагрузка на срез (кН) |
|---|---|---|---|---|
| M6 | 40-65 | 6 | 35 | 4.2 |
| M8 | 50-110 | 8 | 45 | 7.8 |
| M10 | 60-210 | 10 | 55 | 13.5 |
| M12 | 75-240 | 12 | 65 | 19.8 |
| M16 | 115-245 | 16 | 85 | 26.9 |
| M20 | 145-240 | 20 | 100 | 35.4 |
Как не убить анкер при установке
- Чистота - залог сцепления. Хотя клиновые анкеры менее чувствительны к пыли, чем химические, пылесосить отверстие перед забивкой необходимо. Пыль уменьшает трение. Продувка отверстия грушей удалит крошку со дна, что позволит конусу сесть на проектную глубину.
- Ударная посадка. Забивать анкер (вставлять до распора) нужно молотком через проставку (старую гайку), чтобы не разбить резьбу. Не используйте перфоратор в режиме удара без насадки - расколете гильзу.
- Калибровка момента. Затяжка «на глаз» - зло. Недотянутый анкер будет люфтить, перетянутый - лопнет бетон. Купите динамометрический ключ. Для М10 момент затяжки составляет около 22-40 Н·м, для М16 - уже 98-120 Н·м.
- Краевые расстояния. Не ставьте анкер ближе 150-200 мм к краю бетонной плиты, иначе распор расколет бетон, и вы потеряете несущую способность почти на 80%.
Этот крепеж - «штучный товар» для ответственных узлов. Экономить здесь нельзя, ведь замена сломанного или проржавевшего анкера в бетонном фундаменте практически невыполнимая задача. Ставьте А4 и забывайте навсегда.
