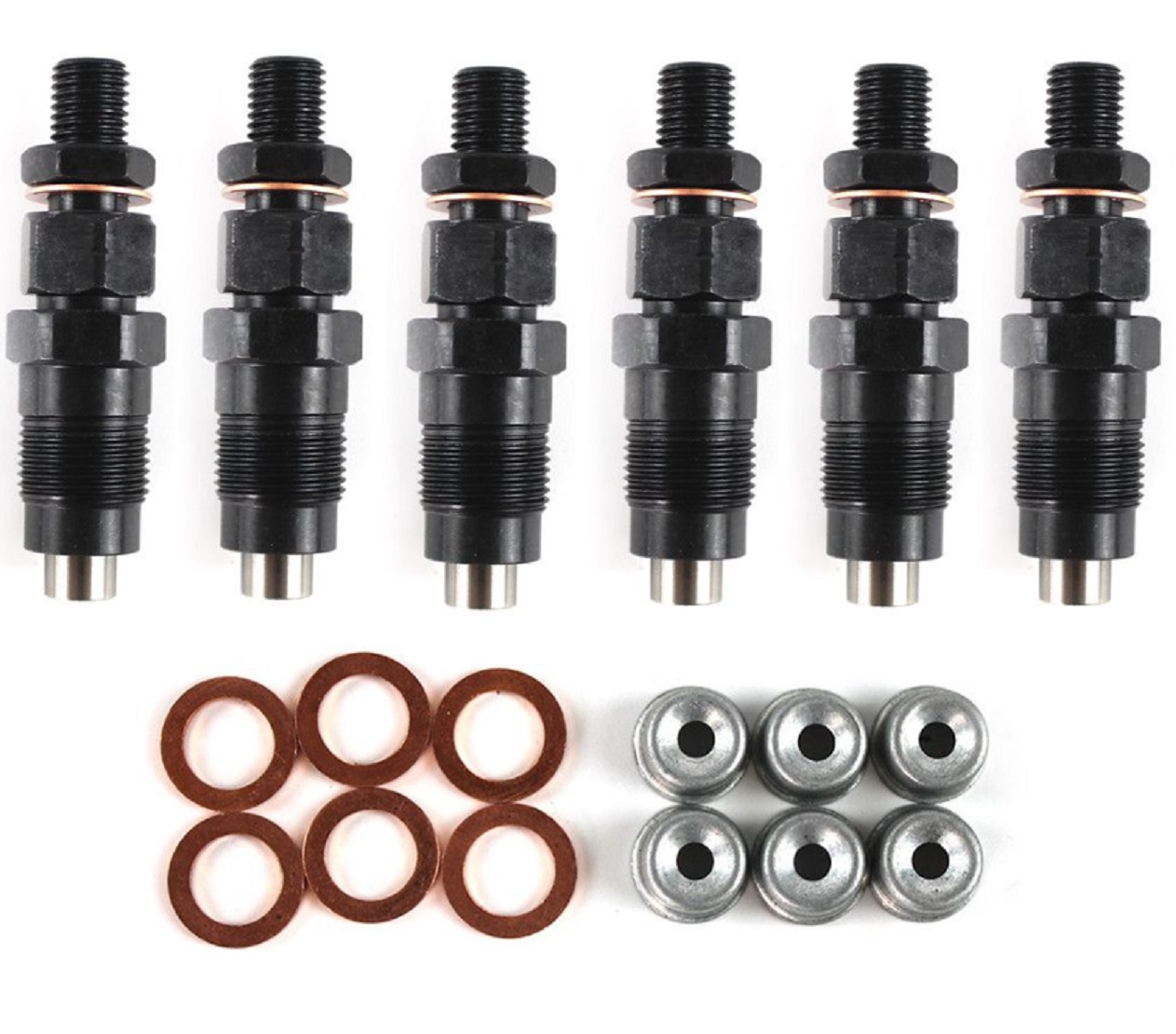

Диагностика, обслуживание и ремонт дизельных форсунок требует профессионального подхода и специализированного оборудования. Основные параметры, подлежащие проверке: давление начала подъема иглы распылителя, герметичность запорного конуса, качество распыла топлива и объем обратной утечки.
Для механических форсунок давление начала впрыска проверяют с помощью прибора КП-1609А или аналогов, создавая ручным рычагом давление до 30 МПа и фиксируя момент впрыска по манометру.
Диагностика: Определение неисправностей
Современные пьезоэлектрические форсунки Common Rail диагностируют на компьютерных стендах типа CR 305. Такое оборудование имитирует реальные режимы работы двигателя, проверяя производительность при разных давлениях и частоте срабатываний.
Стенд автоматически сравнивает полученные показатели с заводскими нормами и выдает протокол состояния каждой форсунки. Стоимость такой диагностики варьируется от 1000 рублей за одну форсунку.
Перспективный метод вибродиагностирования позволяет оценить состояние форсунок без их демонтажа. Анализ спектра вибрации корпуса во время подачи топлива выявляет отклонения в работе механической части и электрических компонентов. Метод особенно ценен для предварительной проверки перед снятием форсунок, сокращая время на поиск неисправного элемента.
Экспресс-метод с помощью максиметра дает возможность оценить давление открытия прямо на двигателе. Прибор подключается между ТНВД и форсункой, его микрометрическая головка позволяет точно измерить момент впрыска. Простой способ проверки на работающем двигателе - поочередное отключение цилиндров. Если после ослабления гайки топливопровода работа мотора не изменилась, форсунка этого цилиндра неисправна.
Разборка и подготовка: Критическая важность чистоты
Перед разборкой форсунки необходимо тщательно очистить наружную поверхность и посадочное место в головке блока. Используйте специальные очистители и сжатый воздух под давлением. Попадание даже микроскопических частиц абразива внутрь прецизионных пар приводит к их повреждению и потере герметичности.
Снимая форсунку с двигателя, сразу закрывайте штуцер плотным колпачком. Трубки высокого давления маркируйте по цилиндрам или снимайте пакетом вместе со стяжками. Для выворачивания форсунок используйте только удлиненные торцевые головки на 24 или 27 мм - рожковые ключи деформируют корпус и срывают грани. Перед откручиванием обработайте резьбовое соединение проникающей смазкой.
Разборку проводите на чистом верстаке с белой бумагой или тканью. Запоминайте порядок расположения всех деталей: регулировочные шайбы, пружина, толкатель, игла распылителя. Особое внимание уделите состоянию уплотнительных колец под пьезоэлементом - их повреждение частая причина утечек топлива сверху форсунки. Для разборки пьезофорсунок требуются специальные съемники и приспособления, иначе можно повредить хрупкий пьезокристалл.
Все детали промывайте в чистом дизельном топливе или специальной промывочной жидкости. Не используйте ветошь, оставляющую ворс - только безворсовые салфетки. Продувайте каналы сжатым воздухом. Осмотр под увеличением выявит задиры на игле, износ седла распылителя или коррозию внутри корпуса. Дефектные компоненты заменяйте только оригинальными или качественными аналогами.
Чистка форсунок: Восстановление производительности
Ультразвуковая очистка - наиболее эффективный способ удаления нагара и лаковых отложений с внутренних полостей форсунки. Распылитель помещают в ванну с моющим раствором на 15-30 минут при температуре 40-60°C. Ультразвуковые колебания частотой 35-45 кГц разрушают отложения даже в микроканалах. После процедуры форсунку продувают и проверяют качество распыла на стенде.
- Химическая промывка без разборки выполняется на специальных установках. Очищающий состав подается под давлением через форсунку в импульсном режиме, растворяя смолистые отложения. Метод эффективен при профилактическом обслуживании, но не устраняет механический износ или закоксовку иглы. Растворители типа Wynn's или Liqui Moly Injector Cleaner справляются с легкими загрязнениями за 30-40 минут работы.
- Механическая чистка сопловых отверстий требуется при сильном закоксовывании. Используйте калиброванную проволоку из мягкого металла, избегая повреждения кромок распыливающих отверстий. Категорически запрещено использовать сверла, наждачную бумагу или острые инструменты - изменение геометрии отверстий нарушит форму факела распыла.
После очистки обязательно проверьте расход и обратную утечку на стенде. Разница в производительности между форсунками не должна превышать 5 см³/цикл. Нормы обратного слива для Common Rail - не более 50-80 мл/мин при рабочих оборотах. Превышение указывает на износ плунжерной пары или направляющей иглы.
Замена распылителя: Ключевой узел форсунки
Распылитель - наиболее изнашиваемая часть дизельной форсунки. Ресурс оригинальных распылителей составляет 150-200 тыс. км, при использовании некачественного топлива снижается до 80-100 тыс. км. Симптомы: повышенный расход топлива, черный дым, жесткая работа двигателя, трудный пуск.
При замене распылителя обязательно проверяйте следующие параметры: герметичность запирающего конуса иглы, давление начала подъема, ход иглы и качество распыла. Для механических форсунок давление открытия регулируют подбором шайб разной толщины под пружину. Изменение толщины на 0,05 мм меняет давление примерно на 2-3 атмосферы.
Момент затяжки накидной гайки распылителя критически важен. Для большинства дизельных форсунок он составляет 60-80 Н·м. Недотяжка вызовет подтекание топлива и падение давления, перетяжка деформирует корпус и заклинит иглу. Используйте только динамометрический ключ с фиксацией момента.
После сборки проверьте форсунку на стенде. Давление начала впрыска должно соответствовать заводским нормам ± 2-3 атмосферы. Для двигателей с EGR нормативы выше, так как требуется лучшее распыление для компенсации рециркуляции отработавших газов. Качество распыла оценивают визуально: факел туманообразный, равномерный, без отдельных капель и струй.
Ремонт пьезоэлемента: Сложный и дорогостоящий узел
Пьезоэлектрические форсунки Bosch, Siemens, Delphi имеют характерные неисправности: разрушение пьезокристалла, пробой изоляции, износ управляющего клапана. Пьезоэлемент нельзя ремонтировать - только замена на заведомо исправный. Стоимость нового пьезоэлемента составляет 8-15 тыс. рублей, восстановленного - 4-7 тыс. рублей.
Зазор между пьезоэлементом и иглой управляющего клапана регулируется подбором шайб и контролируется на стенде по показателям обратного слива. Неправильная регулировка приводит к троению двигателя, пропускам воспламенения и выходу форсунки из строя через 1000-2000 км. Для настройки требуется специализированное ПО и осциллограф для проверки времени срабатывания.
Утечка топлива из-под гайки пьезоэлемента обычно вызвана повреждением тонкого резинового кольца диаметром 18 мм с сечением 1 мм. При замене кольца необходимо очистить посадочную поверхность от коррозии и обеспечить идеальную плоскость прилегания. Момент затяжки гайки пьезоэлемента критичен и составляет 25-35 Н·м в зависимости от модели.
Полная диагностика пьезофорсунки включает проверку электрического сопротивления (норма 0,2-0,5 Ом), измерение емкости (2-3 мкФ) и проверку на стенде в режимах частичных нагрузок. Цикловую подачу и обратку измеряют при давлениях 300-1600 бар. Расхождение более 3-5% указывает на необходимость ремонта или замены.
Регулировка давления: Тонкая настройка производительности
Давление начала впрыска определяет момент подачи топлива и влияет на мощность, расход и токсичность отработавших газов. Для механических дизелей норма составляет 120-150 атмосфер в зависимости от модели и наличия EGR. Регулировку выполняют изменением количества или толщины шайб под пружиной форсунки.
Процесс регулировки: установите форсунку на стенд, медленно поднимайте давление ручным рычагом. Зафиксируйте давление, при котором появился впрыск с характерным щелчком. Если значение отличается от нормы, измените толщину регулировочных шайб. Увеличение толщины шайбы на 0,1 мм повышает давление на 3-5 атмосфер. После замены шайбы повторите проверку.
Для форсунок Common Rail давление регулируется электронным блоком управления и не требует механической настройки. Однако проверку проводят по двум параметрам: минимальное давление открытия и давление полного подъема иглы. Отклонения указывают на износ распылителя или плунжерной пары насоса высокого давления.
Разброс давления открытия между цилиндрами не должен превышать 3-5 атмосфер. Больший разброс вызывает неравномерную работу двигателя, вибрации и повышенный расход топлива. При регулировке используйте только калиброванные шайбы или притирайте самодельные шайбы до точной толщины, контролируя результат микрометром.
Стендовое оборудование: От ручных до компьютерных
Ручные механические стенды типа ДД-2110 или КП-1609А позволяют проверить основные параметры форсунок при давлении до 60 МПа. Принцип работы: оператор рычагом создает давление топлива, подаваемого на форсунку. По манометру фиксируют давление открытия, визуально оценивают факел распыла при 70-80 качаниях в минуту. Стоимость такого стенда от 30 до 80 тыс. рублей.
Полупрофессиональные стенды с электрическим приводом и возможностью программирования режимов имитируют работу двигателя на разных оборотах. Они измеряют производительность, обратный слив, проверяют герметичность и могут тестировать форсунки Common Rail. Пермские разработчики создали компактный стенд себестоимостью 6500 рублей, где корпус напечатан на 3D-принтере из термопластика.
Профессиональные компьютерные стенды Common Rail (CR 305, Bosch EPS 815) способны тестировать форсунки в 12 режимах при давлении до 2200 бар. Оборудование измеряет точность дозирования на уровне 0,1 мм³/цикл, проверяет время отклика пьезоэлемента (норма 0,2-0,4 мс) и строит характеристику впрыска. Стоимость такого комплекса от 1,5 до 5 млн рублей.
Переносные тестеры типа НИИАТ-384 или механотестер МТА-2 позволяют провести экспресс-диагностику на автомобиле без демонтажа форсунок. Они подключаются в разрыв топливной магистрали и создают давление до 25 МПа ручным насосом. Метод удобен для полевых условий или предварительной проверки.
Частые ошибки при ремонте
Использование неподходящих инструментов - основная причина повреждения форсунок. Рожковые ключи срывают грани, ударные инструменты деформируют корпус и нарушают соосность каналов. Даже микротрещина в корпусе форсунки приводит к падению давления и невозможности точной регулировки.
- Нарушение чистоты при сборке - гарантия повторного ремонта через 1000-5000 км. Пыль, ворс от тряпок, частицы нагара, попавшие в прецизионную пару, работают как абразив.
- За час работы такая форсунка может полностью выйти из строя, повредив иглу и седло распылителя. Все операции проводите только в чистом помещении с использованием безворсовых салфеток.
Игнорирование проверки на стенде после ремонта - самая дорогая ошибка. Даже замена распылителя требует обязательной проверки давления открытия и качества распыла. Без стенда невозможно определить герметичность запорного конуса и равномерность факела. Установка непроверенной форсунки может привести к прогару поршня или повреждению цилиндро-поршневой группы.
Экономия на расходных материалах и использование дешевых аналогов приводит к быстрому выходу форсунок из строя. Китайские распылители имеют отклонения по геометрии до 0,01 мм, что критично для прецизионных пар. Ресурс таких деталей редко превышает 30-50 тыс. км, а неправильный факел распыла разрушает поршневую группу.
Профилактика и продление ресурса
Качество топлива определяет ресурс форсунок на 70%. Сера, вода, механические примеси и парафины вызывают коррозию, абразивный износ и закоксовывание. Используйте только проверенные заправки и сезонное топливо по ГОСТ. Дополнительный фильтр тонкой очистки с сепарацией воды увеличивает ресурс форсунок на 30-50%.
- Регулярность обслуживания: замену топливного фильтра проводите каждые 10-15 тыс. км, независимо от регламента производителя.
- Промывку форсунок химическими составами - каждые 40-60 тыс. км. Диагностику на стенде - при появлении первых признаков неисправности: увеличение расхода топлива на 1-2 л/100 км, черный дым на разгонах, жесткая работа дизеля.
- Правильный пуск и прогрев двигателя: не запускайте дизель с нажатой педалью газа вызывает избыточную подачу топлива и смыв масла со стенок цилиндров.
- Прогревайте двигатель до 40-50°C перед движением, чтобы вязкость топлива пришла в норму. Зимой используйте антигели и подогрев топливной системы.
Своевременная замена форсунок при критическом износе предотвращает разрушение двигателя. Признаки: обратный слив более 80-100 мл/мин, давление открытия упало на 20% от нормы, разброс производительности между цилиндрами более 5-7%. Экономия на замене может обернуться капитальным ремонтом двигателя стоимостью от 100 тыс. рублей.
