Ремонт компрессора пневмоподвески Touareg 7P (7P0698007B): полное руководство

Основа пневмосистемы Туарега

Volkswagen Touareg второго поколения (7P), выпускавшийся с 2010 по 2018 год, оснащался надежной, но требующей внимания пневматической подвеской. Ее "сердцем" является компрессор, отвечающий за создание и поддержание давления в системе. Оригинальный компрессор, поставляемый на конвейер, чаще всего производства WABCO, имеет VAG-номер 7P0698007B (а также его вариации 7P0698007A, 7P0698007D). С пробегом его производительность падает, что приводит к целой цепочке проблем. Замена на новый оригинальный узел стоит очень дорого, а китайские аналоги не всегда отличаются надежностью. Оптимальный выход — ремонт с помощью качественного ремкомплекта.

Симптомы и признаки неисправности компрессора

Как понять, что именно компрессор стал причиной головной боли? Обратите внимание на следующие симптомы:

• Ошибка на приборной панели: Желтый или красный значок автомобиля со стрелками, сопровождающийся сообщением "Неисправность ходовой части".
• Долгое время подъема: Автомобиль очень медленно поднимается из нижнего положения в верхнее, или не может достичь максимального уровня.
• Частая работа компрессора: Вы слышите, что компрессор включается слишком часто, даже при коротких поездках. В норме он должен работать короткими циклами.
• Перегрев компрессора: Компьютерная диагностика показывает ошибку по перегреву компрессора. Система отключает его для защиты, и автомобиль "падает".
• Автомобиль не поднимается: В запущенных случаях компрессор не может создать достаточное давление, и подвеска перестает функционировать.
• "Падение" на одно или несколько колес после стоянки: Хотя это чаще указывает на утечку в пневмобаллоне или блоке клапанов, изношенный компрессор не может компенсировать даже незначительную утечку, усугубляя проблему.

Основные причины поломки компрессора 7P0698007B

Поломка редко происходит внезапно. Обычно это результат постепенного износа и влияния внешних факторов:

1. Износ поршневого кольца: Это самая распространенная причина. Фторопластовое (PTFE) кольцо на поршне со временем стирается, зазор между ним и стенками цилиндра увеличивается. Компрессор теряет способность эффективно сжимать воздух, его производительность падает.
2. Потеря свойств силикагеля: В осушителе компрессора находится силикагель, который впитывает влагу из атмосферного воздуха. Со временем он насыщается влагой и перестает выполнять свою функцию. Влага попадает в блок клапанов и пневмостойки, что зимой приводит к замерзанию и отказам системы, а летом — к коррозии.
3. Негерметичность системы: Любая утечка воздуха в пневмобаллонах, магистралях или блоке клапанов заставляет компрессор работать чаще и дольше, чтобы скомпенсировать потери давления. Это приводит к его ускоренному износу и перегреву.
4. Неисправность реле управления (J403): "Залипание" контактов реле может привести к тому, что компрессор не отключается вовремя и работает до полного выхода из строя (сгорает электродвигатель). При замене или ремонте компрессора замена реле является обязательной процедурой!

Диагностика перед ремонтом

Прежде чем снимать компрессор, убедитесь, что проблема именно в нем. Подключите диагностический сканер (VCDS, VAG-COM, "Вася Диагност" и т.п.) и прочтите ошибки в блоке 34 "Управление уровнем кузова". Ошибки, указывающие на "механическую неисправность" или "температурное отключение" компрессора, почти наверняка говорят о его износе.

Проверьте предохранитель компрессора (обычно мощный, на 40А) и обязательно замените реле J403 (часто имеет номер 614 или 373, в зависимости от расположения). Это копеечная деталь, которая может спасти дорогостоящий узел.

Внимание: Техника безопасности!

Все работы с подвеской следует проводить на ровной поверхности. Используйте надежные подставки (не только домкрат!) для фиксации автомобиля в поднятом положении. Перед началом работ рекомендуется отключить аккумуляторную батарею во избежание короткого замыкания и случайного срабатывания системы.

Пошаговая инструкция по ремонту компрессора

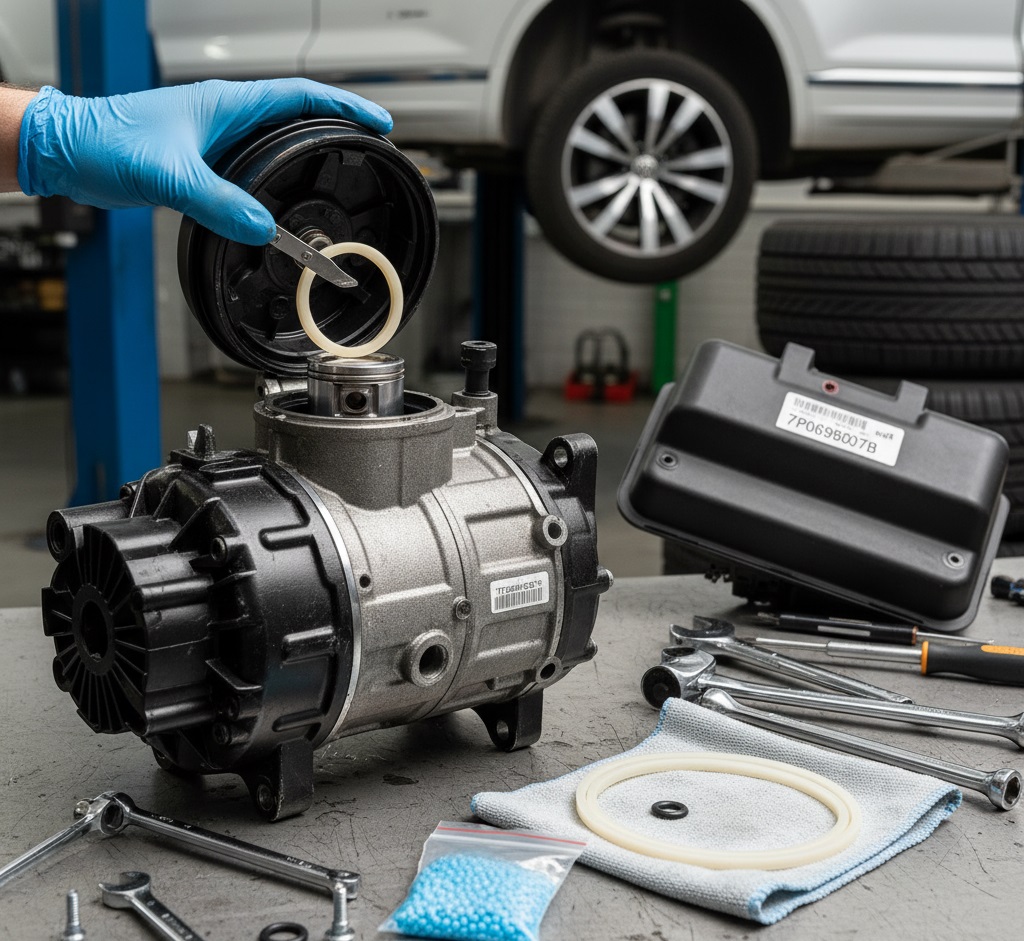

Для ремонта нам понадобится ремкомплект, который обычно включает в себя: поршневое кольцо, уплотнительные резинки, новые болты для цилиндра и свежий силикагель. Также потребуется стандартный набор инструментов: ключи, головки, отвертки.

Снятие компрессора

1. Поднимите автомобиль на подъемнике или с помощью домкрата и установите на страховочные подставки. Рекомендуется перевести подвеску в "сервисный режим" через меню автомобиля, если это возможно.
2. Компрессор расположен с правой (пассажирской) стороны, примерно под порогом. Он закрыт пластиковым защитным кожухом. Открутите несколько винтов или гаек, чтобы снять этот кожух.
3. Отключите электрические разъемы от компрессора. Их обычно два: силовой и управляющий.
4. Аккуратно стравите остаточное давление! Ослабьте штуцер нагнетательной магистрали (обычно самый большой). Будьте готовы к шипению воздуха. Не откручивайте его полностью сразу.
5. После того как давление спадет, полностью открутите штуцер воздушной магистрали.
6. Компрессор крепится к кузову на кронштейне через пружинные амортизаторы. Открутите три гайки, которые крепят его к кронштейну.
7. Снимите компрессор с автомобиля.

Разборка и дефектовка

1. Тщательно очистите компрессор от грязи снаружи.
2. Начните с осушителя. Открутите два длинных болта, которые стягивают его корпус. Снимите крышку и высыпьте старый, отработавший силикагель. Он может быть влажным и иметь темный цвет.
3. Далее переходим к цилиндру. Открутите два болта, крепящие головку цилиндра.
4. Снимите головку. Под ней вы увидите поршень с изношенным кольцом.
5. Осмотрите стенки цилиндра на предмет задиров. Если есть глубокие царапины, ремонт может быть нецелесообразен, но в большинстве случаев поверхность находится в удовлетворительном состоянии.
6. Снимите старое поршневое кольцо. Оно легко срезается ножом.

Установка ремкомплекта

1. Тщательно очистите поршень и его канавку от старой смазки и грязи.
2. Аккуратно наденьте новое поршневое кольцо из комплекта. Оно надевается с усилием. Некоторые мастера рекомендуют немного нагреть его в горячей воде для эластичности, но чаще всего оно надевается и так.
3. Замените резиновое уплотнительное кольцо на цилиндре.
4. Соберите цилиндр. Установите головку на место и закрутите новыми болтами из ремкомплекта с рекомендованным моментом затяжки (если он указан в инструкции к ремкомплекту, обычно это около 8-10 Нм). Затягивайте болты крест-накрест.
5. Теперь осушитель. Протрите его корпус изнутри насухо. Засыпьте новый силикагель из пакетика. Не просыпайте!
6. Установите новую уплотнительную резинку на корпус осушителя и соберите его, затянув стяжные болты.

Установка компрессора на автомобиль

Установка производится в обратном порядке:

1. Закрепите компрессор на кронштейне.
2. Подсоедините воздушную магистраль. Убедитесь, что уплотнительное кольцо на штуцере на месте.
3. Подключите электрические разъемы.
4. Установите на место защитный кожух.
5. Подключите аккумулятор (если отключали).

Первый запуск и адаптация

После установки компрессора и опускания автомобиля на землю, заведите двигатель. Система начнет накачивать воздух. Не пугайтесь, если сначала компрессор будет работать долго — ему нужно заполнить ресивер и поднять автомобиль. Процесс может занять несколько минут. После этого проверьте работу подвески, изменяя уровень высоты. Рекомендуется сбросить все ошибки в блоке 34 с помощью диагностического оборудования.

Профилактика для долгой жизни компрессора

Чтобы отремонтированный компрессор служил долго, соблюдайте несколько правил:

• Обязательно замените реле J403! Это первоочередная задача.
• Проверьте систему на герметичность. Самый простой способ — мыльный раствор. Нанесите его на места соединений, на пневмобаллоны (особенно в местах изгибов) и на блок клапанов. Появление пузырей укажет на утечку, которую нужно немедленно устранить.
• Периодически меняйте силикагель. Хотя бы раз в 2-3 года. Это предотвратит попадание влаги в систему.
• В зимнее время не злоупотребляйте частой сменой высоты подвески, чтобы не перегружать компрессор.

Ремонт компрессора пневмоподвески VW Touareg 7P (7P0698007B) — задача, вполне выполнимая в условиях гаража. Она не требует специальных инструментов и позволяет сэкономить от 50 до 80% стоимости нового узла. Главное — использовать качественный ремкомплект, соблюдать аккуратность и не забывать о сопутствующих процедурах, таких как замена реле и проверка системы на герметичность. Ваш Туарег вновь будет радовать вас комфортом и уверенностью на любой дороге.
