Когда я три года назад решил открыть собственную криогенную заправочную станцию, столкнулся с главной проблемой - поиском надёжного поставщика оборудования. Перебрав десяток предложений, понял: критически важны не только ценовые параметры, но и репутация производителя, наличие сертифицированной криогенной арматуры и, конечно, постгарантийное обслуживание, я долго думал какие спг колонки шельф купить новыми или найти б/у, сомнений конечно было очень много, и я все же решил не рисковать и взял все новое.

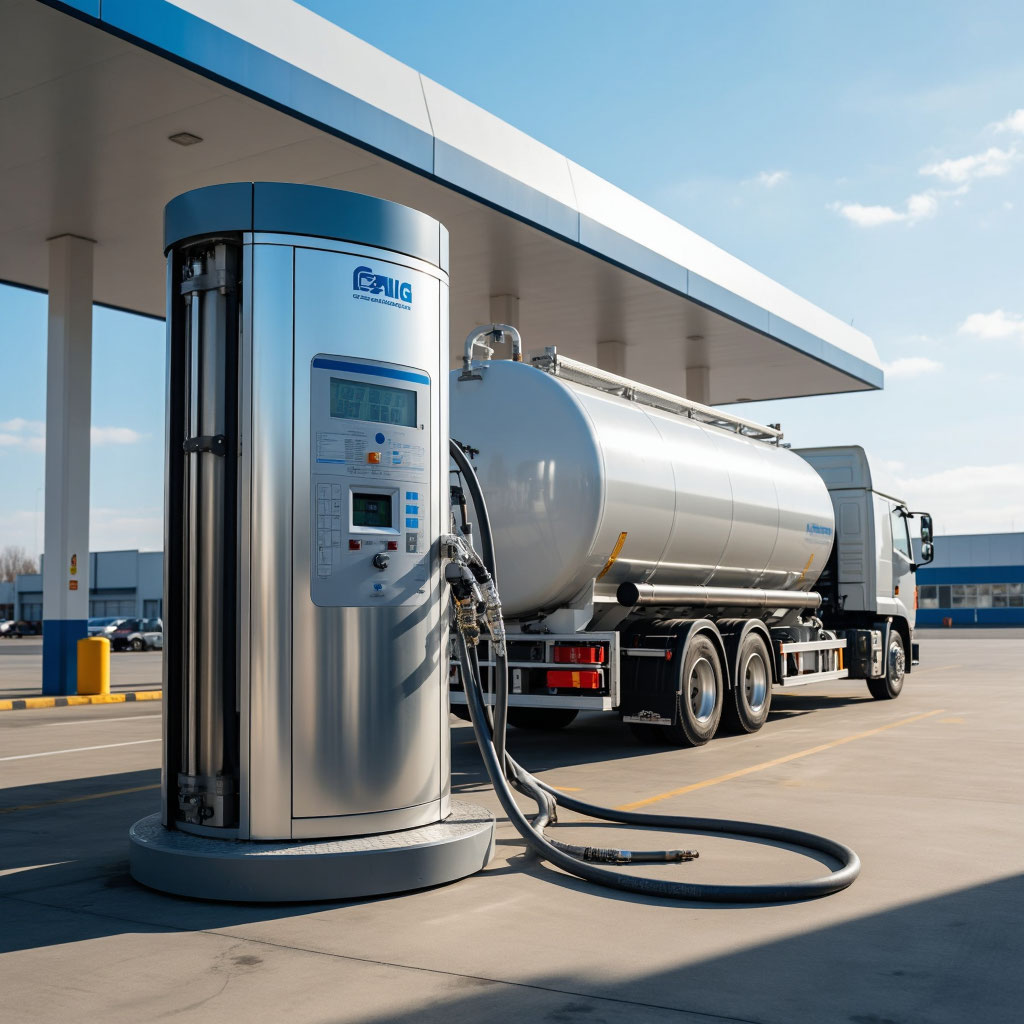

Колонки для отпуска сжиженного природного газа серии «Шельф … LNG» представляют собой высокоточное оборудование, предназначенное для коммерческого учета массы сжиженного природного газа в процессе заправки. Основная область применения - наполнение криогенных емкостей различного объема, включая топливные системы транспорта, использующего СПГ в качестве моторного топлива.
Бывают модификации как с одним, так и с двумя заправочными рукавами, что позволяет гибко адаптировать станцию под ожидаемый трафик и типы транспортных средств.
Технические характеристики
Рассмотрим ключевые параметры оборудования, определяющие его эффективность и сферу применения. Диапазон рабочих расходов впечатляет своей широтой: от минимальных 3 кг/мин до максимальных 80 кг/мин. Это позволяет обслуживать как легкий коммерческий транспорт, так и большегрузную технику. Минимальная доза выдачи установлена на уровне 20 кг, что исключает погрешности при отпуске малых партий продукта. Класс точности оборудования подтверждается пределами относительной погрешности измерений - всего ±1,0%.
Система рассчитана на рабочее давление в контуре до 1,6 МПа, что соответствует стандартам криогенных систем. Аппарат сохраняет полную функциональность в экстремальных климатических условиях: от суровых -45°C до изнуряющей жары в +50°C. При этом рабочая среда внутри находится при криогенных температурах (от -196°C до -55°C), что требует применения специальных материалов и теплоизоляции. Конструкция получилась массивной (до 600 кг) и имеет габариты 2500x800x2150 мм, что обусловлено необходимостью размещения мощного насосного оборудования и систем термоизоляции.
Сводная таблица спецификаций колонки «Шельф … LNG»
| Параметр | Значение | Единица измерения | Примечание | Условия эксплуатации |
|---|---|---|---|---|
| Максимальный расход газа | 80 | кг/мин | Для быстрой заправки | При номинальном давлении |
| Минимальный расход газа | 3 | кг/мин | Точный долив | Устойчивая работа |
| Минимальная доза выдачи | 20 | кг | Порог учета | Для малых партий |
| Пределы относительной погрешности | ±1,0 | % | Высокая точность | Во всем диапазоне |
| Максимальное рабочее давление | 1,6 | МПа | Криогенный контур | Рабочее давление |
| Температура окружающей среды | -45 до +50 | °С | Всепогодная | Уличная установка |
| Рабочая температура среды | -196 до -55 | °С | Криогенная | Внутри трубопроводов |
| Масса оборудования | 600 | кг | Максимальная | С учетом оснащения |
Почему СПГ выгоднее традиционного топлива
Интерес к метану и его сжиженной форме подогревается не только экологической повесткой, но и чистой экономикой. Сжижение природного газа позволяет уменьшить его объем в 600 раз по сравнению с газообразным состоянием. Это колоссальное преимущество при транспортировке и хранении. В то время как сжатый метан (КПГ) требует давления в 200-250 атмосфер, СПГ существует при атмосферном давлении, но при сверхнизкой температуре кипения (-162°C). Компания Shelf предлагает полный спектр оборудования: от емкостей хранения до самих колонок, обеспечивая комплексное оснащение мини-АЗС, АГНКС и нефтебаз. Доставка осуществляется по всей стране, а цены на газовое оборудование остаются доступными.
Конструктивные различия колонок для СПГ и КПГ
Многие путают оборудование для разных агрегатных состояний газа, хотя технически это две большие разницы.
Криогенная специфика СПГ-колонок
Внутреннее устройство колонок для сжиженного газа напоминает термос высокого давления. Здесь критически важна вакуумная изоляция трубопроводов и узлов. Оборудование включает специальные криогенные насосы, которые погружены в среду жидкого газа и способны создавать необходимый напор без нагрева. Системы автоматики постоянно мониторят температуру в магистралях, чтобы предотвратить парообразование до момента попадания газа в бак потребителя - так называемые "потери на сброс паров" здесь минимизируются.
Высоконапорные системы для метана
В отличие от "криогенных братьев", колонки для компримированного газа работают по принципу редукции высокого давления из магистрали хранения. Их сердце - система клапанов и теплообменников, подогревающих газ в процессе дросселирования, чтобы предотвратить обмерзание заправочного оборудования. Здесь не нужна глубокая изоляция, но требования к прочности трубопроводов и резьбовых соединений экстремально высоки.
Преимущества внедрения газовых заправок
Переход на метан и СПГ дает бизнесу не только "зеленый" имидж, но и реальные операционные выгоды.
- Экологичность - фактор, который сложно переоценить в условиях мегаполисов. Использование СПГ сокращает выбросы сажи и оксидов азота практически до нуля. Уровень шума при работе двигателя на газе также значительно ниже.
- Экономика процесса - здесь работает два фактора. Во-первых, сама цена топлива ниже бензина и дизеля. Во-вторых, точность измерений нашей колонки (погрешность всего 1%) исключает "недоливы" и споры с клиентами, а также позволяет вести прозрачный бухгалтерский учет на АЗС.
- Безопасность - я сам не раз убеждался на тестовых запусках, как автоматика мгновенно перекрывает магистраль при малейшем скачке давления или потере герметичности в системе. Современные ТРК оснащены многоступенчатыми системами защиты: от контроля загазованности до аварийных отсекателей.
Сравнительная таблица типов газовых колонок
| Тип колонки | Рабочая среда | Температура среды | Ключевой узел | Область применения | Изоляция |
|---|---|---|---|---|---|
| Колонка СПГ | Жидкий метан | -162°C | Криогенный насос | Заправка транспорта, судов | Вакуумная |
| Колонка КПГ | Сжатый газ | Окружающая | Редуктор, клапана | АГНКС, легковой транспорт | Отсутствует |
| Криогенная станция | Жидкий азот/СПГ | -196°C | Испаритель | Промышленность | Многослойная |
| Мобильный комплекс | СПГ/КПГ | Крио/высокое | Комбинированный | Удаленные объекты | Усиленная |
| Универсальная ТРК | Дизель/газ | Разная | Счетчик | Мультитопливные АЗС | Теплоизоляция |
Сферы эксплуатации оборудования
Спектр применения этих колонок не ограничивается классическими АЗС на выезде из города. Они активно интегрируются в инфраструктуру морских портов для заправки судов, использующих СПГ. На строительстве крупных объектов мобильные комплексы с колонками «Шельф» позволяют заправлять тяжелую технику прямо в карьере, исключая простои на дорогу до нефтебазы.
Крупные логистические центры все чаще устанавливают такие станции у себя на территории, чтобы заправлять собственный парк грузовиков по внутренним ценам. Выбор оборудования именно от компании ШЕЛЬФ гарантирует не только соответствие всем техническим регламентам, но и долгосрочную поддержку работоспособности станции, что в итоге формирует лояльность водителей и стабильную прибыль владельца.
Я помню, как на одном из запусков в условиях Крайнего Севера мы тестировали эту колонку при -50°C. Металл вокруг звенел от мороза, но электроника и гидравлика отработали штатно - ни одной ложной ошибки, ни одного сбоя в протоколе передачи данных. Тогда я окончательно убедился, что надежность этого оборудования не просто цифры в паспорте, а реальный факт.
